Свинцово-кислотный аккумулятор — это надежное и широко используемое решение для хранения энергии, питающее все: от небольших электронных устройств до крупного промышленного оборудования. Как поставщик свинцово-кислотных аккумуляторов, мы понимаем важность точной оценки состояния заряда (SOC) этих аккумуляторов. Одним из распространенных инструментов для этой цели является ареометр — простое, но эффективное устройство, измеряющее удельный вес электролита в свинцово-кислотной батарее. Но насколько точен ареометр в измерении уровня заряда? В этом блоге мы рассмотрим научные данные, лежащие в основе ареометров, их ограничения и то, как они вписываются в более широкую картину управления батареями.
Как работают ареометры
Ареометр работает по принципу, что удельный вес электролита в свинцово-кислотной батарее меняется по мере ее зарядки и разрядки. Электролит в свинцово-кислотном аккумуляторе представляет собой раствор серной кислоты и воды. Когда аккумулятор полностью заряжен, электролит богат серной кислотой, что приводит к более высокому удельному весу. По мере разряда аккумулятора серная кислота вступает в реакцию со свинцовыми пластинами аккумулятора с образованием сульфата свинца, снижая концентрацию серной кислоты в электролите и снижая удельный вес.
Для измерения удельного веса используется ареометр, отбирающий небольшую пробу электролита из аккумуляторной батареи. Ареометр состоит из стеклянной трубки с утяжеленной колбой на одном конце и шкалой, нанесенной на трубку. Когда ареометр помещается в пробу электролита, он плавает, и уровень, на котором он плавает, указывает на удельный вес электролита. Сравнивая измеренный удельный вес с диаграммой, которая соотносит удельный вес с состоянием заряда, можно получить оценку SOC аккумулятора.
Точность ареометров
В идеальных условиях ареометр может обеспечить достаточно точное измерение уровня заряда свинцово-кислотной батареи. Для полностью заряженной батареи удельный вес электролита обычно находится в диапазоне от 1,265 до 1,285 при температуре 25°C. По мере разряда аккумулятора удельный вес уменьшается, достигая примерно 1,120–1,150, когда аккумулятор полностью разряжен. Измеряя удельный вес в этом диапазоне, можно оценить приблизительный уровень заряда аккумулятора.
Однако несколько факторов могут повлиять на точность измерений ареометра. Температура – один из наиболее важных факторов. Удельный вес электролита зависит от температуры, и показания ареометра обычно калибруются для определенной температуры, обычно 25°C. Если температура батареи значительно отличается от температуры калибровки, возможно, необходимо скорректировать измеренный удельный вес. На каждые 10°C выше или ниже 25°C удельный вес следует корректировать примерно на 0,004.
Еще одним фактором, который может повлиять на точность, является расслоение электролита. Со временем электролит в свинцово-кислотном аккумуляторе может расслаиваться: более высокая концентрация серной кислоты находится в нижней части элемента, а более низкая — в верхней. Это может привести к неточным показаниям ареометра, поскольку проба, взятая из ячейки, может не отражать общий состав электролита. Чтобы свести к минимуму эффект расслоения, рекомендуется осторожно перемешать электролит перед снятием показаний ареометра.
Наличие примесей в электролите также может повлиять на точность измерений ареометра. Примеси, такие как грязь, металлические частицы или другие загрязнения, могут изменить удельный вес электролита, что приведет к неправильным показаниям. Кроме того, состояние пластин батареи, например сульфатация или коррозия сетки, может повлиять на химические реакции в батарее и изменить соотношение между удельным весом и состоянием заряда.
Ограничения ареометров
Хотя ареометры являются полезным инструментом для оценки уровня заряда свинцово-кислотных аккумуляторов, у них есть некоторые ограничения. Одним из основных ограничений является то, что ареометры можно использовать только для затопленных свинцово-кислотных аккумуляторов. Затопленные аккумуляторы имеют конструкцию открытых ячеек, которая обеспечивает легкий доступ к электролиту для измерений ареометром. Герметичные свинцово-кислотные аккумуляторы, такие как свинцово-кислотные аккумуляторы с клапанным регулированием (VRLA) иГелевая батарея 12 В, 200 Ач, не имеют съемной вентиляционной крышки, что делает невозможным отбор пробы электролита для проверки ареометром.
Еще одним ограничением является то, что измерения ареометра дают только моментальный снимок состояния заряда в определенный момент времени. Состояние заряда аккумулятора может быстро меняться в зависимости от таких факторов, как приложенная нагрузка, скорость зарядки и внутреннее сопротивление аккумулятора. Таким образом, показания одного ареометра могут неточно отражать истинное состояние заряда батареи в течение длительного периода.
Для правильного использования ареометров также требуется определенный уровень навыков и опыта. Взятие надлежащей пробы электролита, проверка правильности калибровки ареометра и внесение температурных поправок — все это требует внимания к деталям. Неправильное использование может привести к неточным показаниям и неправильной интерпретации состояния заряда аккумулятора.
Дополнительные методы оценки состояния заряда
Учитывая ограничения ареометров, часто бывает полезно использовать дополнительные методы оценки уровня заряда свинцово-кислотных аккумуляторов. Одним из таких методов является измерение напряжения. Напряжение на клеммах свинцово-кислотного аккумулятора напрямую зависит от степени его заряда. Измеряя напряжение аккумулятора под известной нагрузкой или в состоянии покоя, можно получить оценку состояния заряда. Однако, как и в случае с ареометрами, на измерения напряжения могут влиять такие факторы, как температура, возраст батареи и внутреннее сопротивление.
Другой подход — использование систем управления батареями (BMS). BMS — это электронное устройство, которое контролирует и управляет зарядкой и разрядкой аккумулятора. Он может непрерывно измерять напряжение, ток и температуру аккумулятора и использовать алгоритмы для более точного расчета состояния заряда. Системы BMS также могут предоставлять дополнительные функции, такие как защита от перезарядки, защита от чрезмерной разрядки и балансировка ячеек, которые могут помочь продлить срок службы батареи.
Заключение
В заключение отметим, что ареометр может быть ценным инструментом для измерения уровня заряда залитой свинцово-кислотной батареи, обеспечивая простой и экономичный способ оценки SOC. Однако на его точность влияют несколько факторов, включая температуру, расслоение электролита и наличие примесей. Кроме того, ареометры не подходят для использования с герметичными свинцово-кислотными батареями.
Как поставщик свинцово-кислотных аккумуляторов, мы рекомендуем использовать ареометры в сочетании с другими методами, такими как измерение напряжения и системы управления аккумулятором, чтобы получить более точное и полное представление о состоянии заряда аккумулятора. Регулярно контролируя состояние заряда свинцово-кислотных аккумуляторов, вы можете обеспечить оптимальную производительность, предотвратить перезарядку и чрезмерную разрядку, а также продлить срок службы аккумуляторов.

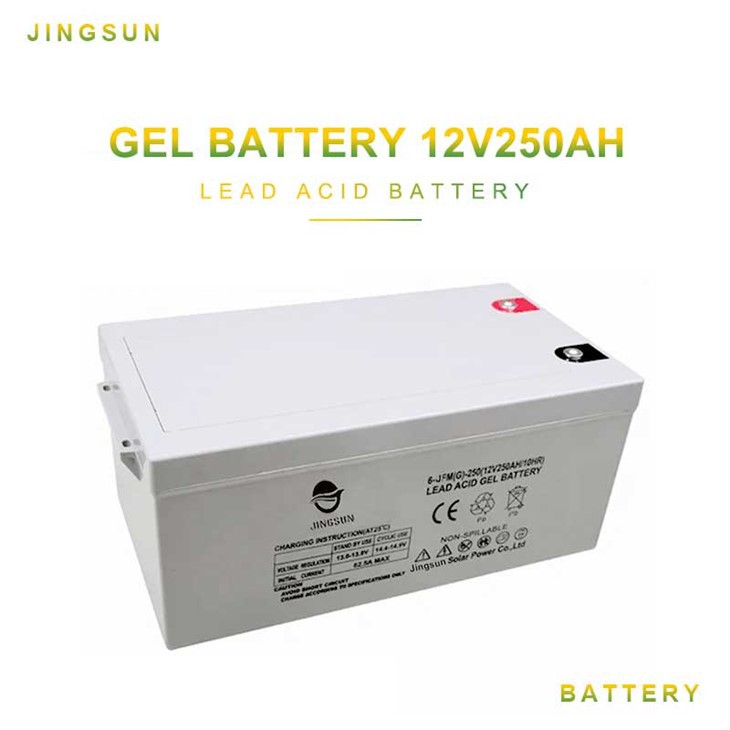

Если вы ищете высококачественные свинцово-кислотные аккумуляторы, в том числеСвинцово-кислотный аккумулятор 12 В, 7 АчиСолнечная батарея 12 В 250 Ач, пожалуйста, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам найти правильные аккумуляторные решения для ваших конкретных потребностей. Независимо от того, являетесь ли вы владельцем малого бизнеса, подрядчиком или частным лицом, ищущим надежный источник питания, у нас есть опыт и продукты, отвечающие вашим требованиям. Давайте начнем разговор о ваших потребностях в аккумуляторах и о том, как мы можем помочь вам в достижении ваших целей по накоплению энергии.
Ссылки
- Линден Д. и Редди Т.Б. (2001). Справочник по батареям. МакГроу-Хилл.
- Макларнон, Франция, и Кэрнс, Э.Дж. (1994). Свинцово-кислотные аккумуляторы. Интерфейс электрохимического общества.
- Кошик, С.К., и Гопинатх, К. (2012). Возобновляемая энергетика и производство электроэнергии. Спрингер.
